在知名统计机构Prismark2020年Q4报告预计，2020年全球PCB产业产值同比上升6.4%。而从PCB产业发展态势来看，2020年至2025年全球PCB产值的年复合增长率约为5.8%，PCB产业仍将保持稳定增长的态势。

我们在日常生活中所接触到的手机、汽车、电脑等电子信息产品都离不开一样材料，那就是PCB（印制线路板），它也被称作“电子产品之母”。
PCB是电子信息产品制造的基础产业，全球各国均有知名企业对其进行制造加工，目前分布主要以中国大陆、中国台湾地区、日本、韩国、美国和欧洲等区域。
如今的电子产品主要向自动化、小型化、轻量化、集成化等方向发展，而PCB产品随之向高速高频、高散热、轻薄化、小型化等方向跃进，对研发技术、产业规模要求较高




    板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。在表面可以看到的细小线路材料是铜箔，原本铜箔是覆盖在整个板子上的，而在制造过程中部份被蚀刻处理掉，留下来的部份就变成网状的细小线路了。这些线路被称作导线（conductor pattern）或称布线，并用来提供PCB上零件的电路连接。
    为了将零件固定在PCB上面，我们将它们的接脚直接焊在布线上。在最基本的PCB（单面板）上，零件都集中在其中一面，导线则都集中在另一面。这么一来我们就需要在板子上打洞，这样接脚才能穿过板子到另一面，所以零件的接脚是焊在另一面上的。因为如此，PCB的正反面分别被称为零件面（Component Side）与焊接面（Solder Side）。
    如果PCB上头有某些零件，需要在制作完成后也可以拿掉或装回去，那么该零件安装时会用到插座（Socket）。由于插座是直接焊在板子上的，零件可以任意的拆装。下面看到的是ZIF（Zero Insertion Force，零拨插力式）插座，它可以让零件（这里指的是CPU）可以轻松插进插座，也可以拆下来。插座旁的固定杆，可以在您插进零件后将其固定。
    如果要将两块PCB相互连结，一般我们都会用到俗称「金手指」的边接头（edge connector）。金手指上包含了许多裸露的铜垫，这些铜垫事实上也是PCB布线的一部份。通常连接时，我们将其中一片PCB上的金手指插进另一片PCB上合适的插槽上（一般叫做扩充槽Slot）。在计算机中，像是显示卡，声卡或是其它类似的界面卡，都是借着金手指来与主机板连接的。
    PCB上的绿色或是棕色，是阻焊漆（solder mask）的颜色。这层是绝缘的防护层，可以保护铜线，也可以防止零件被焊到不正确的地方。在阻焊层上另外会印刷上一层丝网印刷面（silk screen）。通常在这上面会印上文字与符号（大多是白色的），以标示出各零件在板子上的位置。丝网印刷面也被称作图标面（legend）。

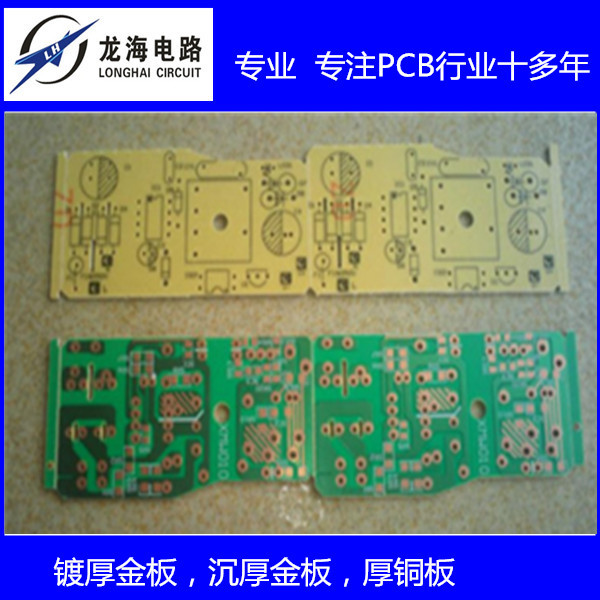

单面板（Single-Sided Boards）
我们刚刚提到过，在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上。因为导线只出现在其中一面，所以我们就称这种PCB叫作单面板（Single-sided）。因为单面板在设计线路上有许多严格的限制（因为只有一面，布线间不能交叉而必须绕独自的路径），所以只有早期的电路才使用这类的板子。

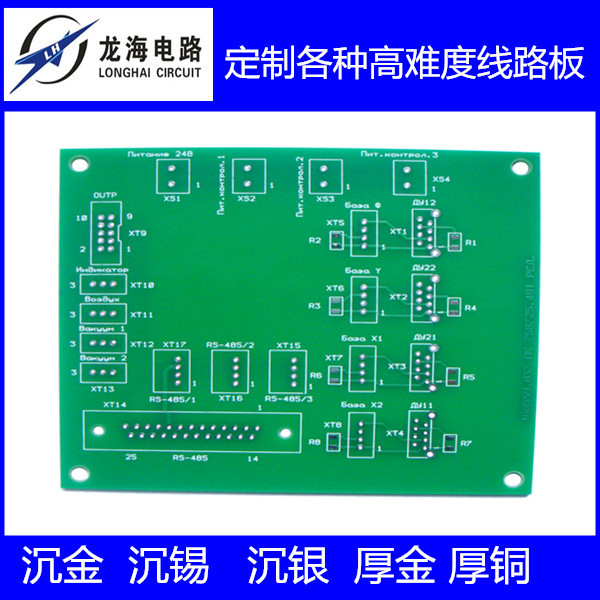

双面板（Double-Sided Boards）
    这种电路板的两面都有布线。不过要用上两面的导线，必须要在两面间有适当的电路连接才行。这种电路间的「桥梁」叫做导孔（via）。导孔是在PCB上，充满或涂上金属的小洞，它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍，而且因为布线可以互相交错（可以绕到另一面），它更适合用在比单面板更复杂的电路上。

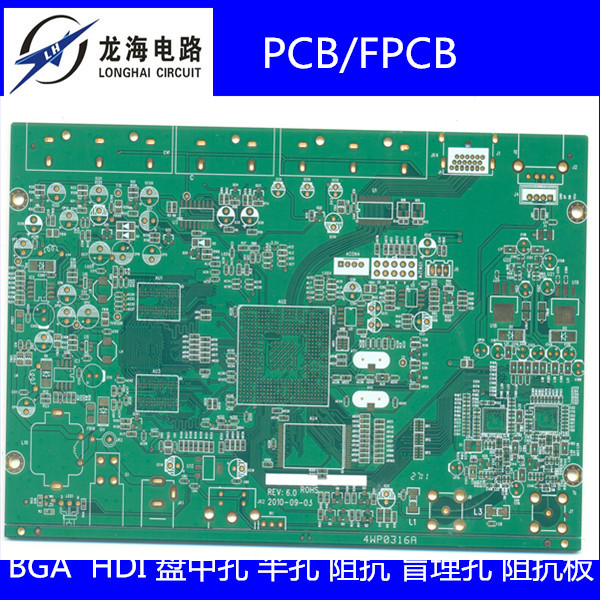

多层板（Multi-Layer Boards）
    为了增加可以布线的面积，多层板用上了更多单或双面的布线板。多层板使用数片双面板，并在每层板间放进一层绝缘层后黏牢（压合）。板子的层数就代表了有几层独立的布线层，通常层数都是偶数，并且包含最外侧的两层。大部分的主机板都是4到8层的结构，不过技术上可以做到近100层的PCB板。大型的超级计算机大多使用相当多层的主机板，不过因为这类计算机已经可以用许多普通计算机的集群代替，超多层板已经渐渐不被使用了。因为PCB中的各层都紧密的结合，一般不太容易看出实际数目，不过如果您仔细观察主机板，也许可以看出来。
    我们刚刚提到的导孔（via），如果应用在双面板上，那么一定都是打穿整个板子。不过在多层板当中，如果您只想连接其中一些线路，那么导孔可能会浪费一些其它层的线路空间。埋孔（Buried vias）和盲孔（Blind vias）技术可以避免这个问题，因为它们只穿透其中几层。盲孔是将几层内部PCB与表面PCB连接，不须穿透整个板子。埋孔则只连接内部的PCB，所以光是从表面是看不出来的。
    在多层板PCB中，整层都直接连接上地线与电源。所以我们将各层分类为信号层（Signal），电源层（Power）或是地线层（Ground）。如果PCB上的零件需要不同的电源供应，通常这类PCB会有两层以上的电源与电线层
